一、 MR系列PN6調壓器簡介：
1、公稱直徑1”和2”;
2、內部取壓，也可以外部取壓。
3、執行機構可水平安裝也可垂直安裝;
4、內置安全切斷閥和限流放散閥;
5、采用平衡閥設計，使穩壓性能更良好;
6、 DVGW認證：DINEN334、DIN3381、97/23/EC。
二、燃?xì)庹{(diào)壓器技術參數：
|
進口壓力范圍 |
0.1—6bar |
出口壓力范圍 |
18—300mb |
|
調壓精度 |
正負5% |
關閉精度 |
10% |
|
工作溫度 |
-20—60度 |
最大流量 |
955nm3/h |
|
最小工作壓差 |
4mb |
- |
- |
三、燃?xì)庹{(diào)壓器彈簧范圍：
|
出口壓力范圍 |
超壓切斷壓力范圍 |
欠壓切斷壓力范圍 |
|
20-29mb |
31-67mb |
6-18mb |
|
26-54mb |
59-138mb |
6-18mb |
|
50-122mb |
117-276mb |
16-49mb |
|
66-192mb |
117-276mb |
16-49mb |
|
100-300mb |
236-500mb |
47-146mb |
四、可選燃?xì)庹{(diào)壓器型號：
|
公稱直徑 |
型號 |
功能 |
||
|
帶超壓 |
帶欠壓 |
帶限流放散閥 |
||
|
1” |
MR25F6 |
有 |
? |
可選 |
|
MR25SF6 |
有 |
有 |
可選 |
|
|
MR50F6 |
有 |
? |
可選 |
|
|
MR50SF6 |
有 |
有 |
可選 |
|
|
2” |
MR25F6 |
有 |
? |
可選 |
|
MR25SF6 |
有 |
有 |
可選 |
|
|
MR50F6 |
有 |
? |
可選 |
|
|
MR50SF6 |
有 |
有 |
可選 |
|
五、燃?xì)庹{(diào)壓器出口壓力及安全裝備的壓力設定范圍和精度等級：
|
調壓器 |
安全切斷閥 |
放散閥 |
|||
|
穩壓 |
關閉 |
超壓 |
欠壓 |
設定范圍 |
精度等級 |
|
正負5% |
10% |
正負10% |
正負15% |
高出出口壓力 |
正負10% |

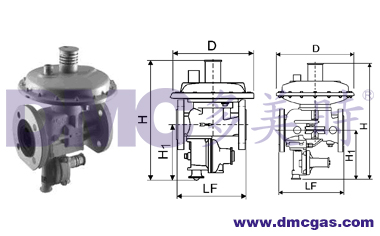

六、燃?xì)庹{(diào)壓器結構圖、尺寸及重量：
型號 |
接口 |
尺寸 |
重量 |
|||
|
LF |
H |
H1 |
D |
KG |
||
|
MR25（S）F6 |
DN25 PN16法蘭 |
160 |
276 |
135 |
185 |
~5.9 |
|
MR50（S）F6 |
DN25 PN16法蘭 |
220 |
379 |
157 |
262 |
~12.5 |

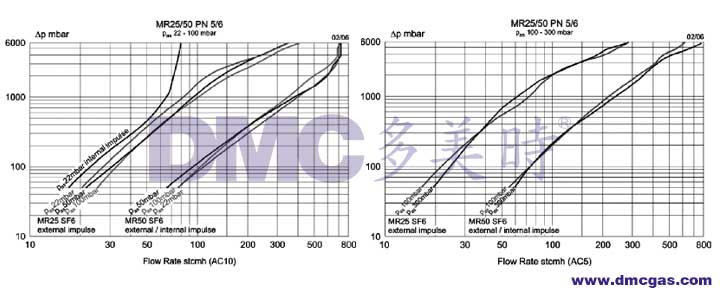

七、最大流量調壓器曲線圖：
八、燃?xì)庹{(diào)壓器流量表：
MR 25 PN6 （Nm3/h droop=10%）
出口壓力 精度 等級 |
進口壓力mb |
||||||||
|
100 |
500 |
1000 |
2000 |
3000 |
4000 |
5000 |
6000 |
||
|
22mb |
AC10 |
25 |
56 |
82 |
114 |
166 |
242 |
296 |
352 |
|
50mb |
AC10 |
21 |
65 |
92 |
136 |
184 |
236 |
289 |
342 |
|
100mb |
AC10 |
- |
60 |
96 |
152 |
218 |
275 |
330 |
407 |
|
300mb |
AC10 |
- |
45 |
83 |
149 |
210 |
246 |
324 |
405 |
MR 50 PN6 （Nm3/h droop=10%）
出口壓力 精度 等級 |
進口壓力mb |
||||||||
|
100 |
500 |
1000 |
2000 |
3000 |
4000 |
5000 |
6000 |
||
|
22mb |
AC10 |
96 |
261 |
393 |
582 |
676 |
702 |
702 |
702 |
|
50mb |
AC10 |
66 |
222 |
367 |
590 |
656 |
721 |
721 |
721 |
|
100mb |
AC10 |
- |
205 |
330 |
481 |
618 |
687 |
687 |
714 |
|
300mb |
AC10 |
- |
156 |
259 |
428 |
570 |
739 |
810 |
955 |
