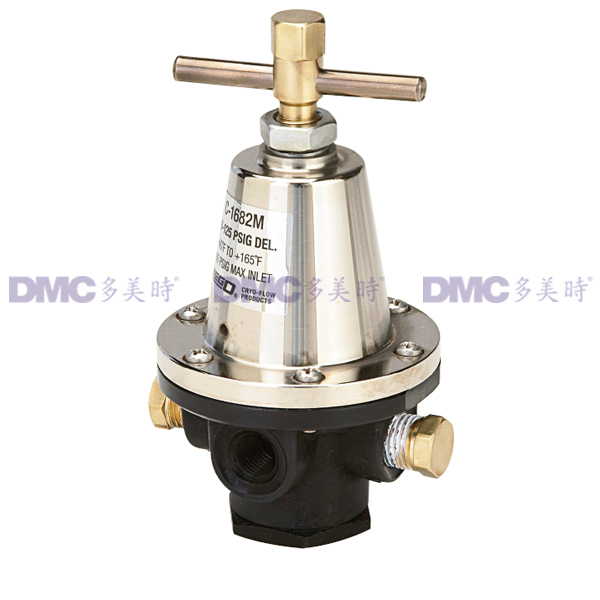

鋁制壓力調節閥
1682M系列
C-1682M系列
參數表
|
? 型號 |
輸出 壓力范圍 （PSI） |
壓力表* |
入口/出口 尺寸 （F.N.P.T.） |

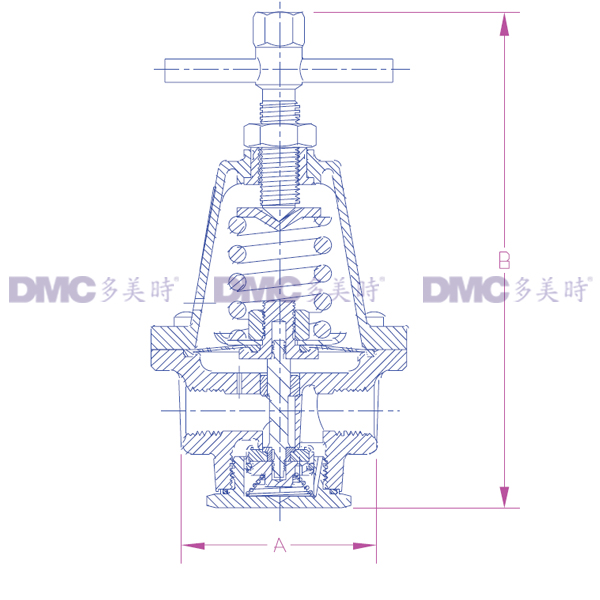

寬度 A |
最大高度B |
||
|
范圍 （PSI） |
部件號 |
||||||
|
1682ML |
C-1682ML |
5-50 |
* |
* |
? ? 1/4” |
? ? 2 3/16” |
? ? 4 1/8” |
|
1682MLG |
C-1682MLG |
1-100 |
1286 |
||||
|
1682M |
C-1682M |
50-125 |
* |
* |
|||
|
1682MG |
C-1682MG |
1-200 |
S1679 |
||||
|
1682MS |
C-1682MS |
100-250 |
* |
* |
|||
|
1682MSG |
C-1682MSG |
1-400 |
15578 |
||||
*不包括壓力表
應用
1682系列調節閥主要用于各種氣體的二級調壓，這些氣體主要用于工業管道系統，醫院管道系統和多管道分配系統中。
C-1682系列是設計來適用于二氧化碳。
特點
1.最大入口壓力為400PSIG。
2.兩個1/4”NPT口徑的內管螺紋表口位于閥門兩側，壓力表能安裝在最方便的位置上。
3.每個1680M系列的調節閥都依據CGA G-4.1的要求進行清洗和包裝。
材料
閥體…………………………………鍛鋁
閥蓋…………………………………鍛鋁
閥座填料(1682M)…………………氯丁(二烯)橡膠
(C-1682M)…………………………三元乙丙橡膠
隔膜(1682M)………………………氯丁(二烯)橡膠
(C-1682M)…………………………三元乙丙橡膠
