概述：

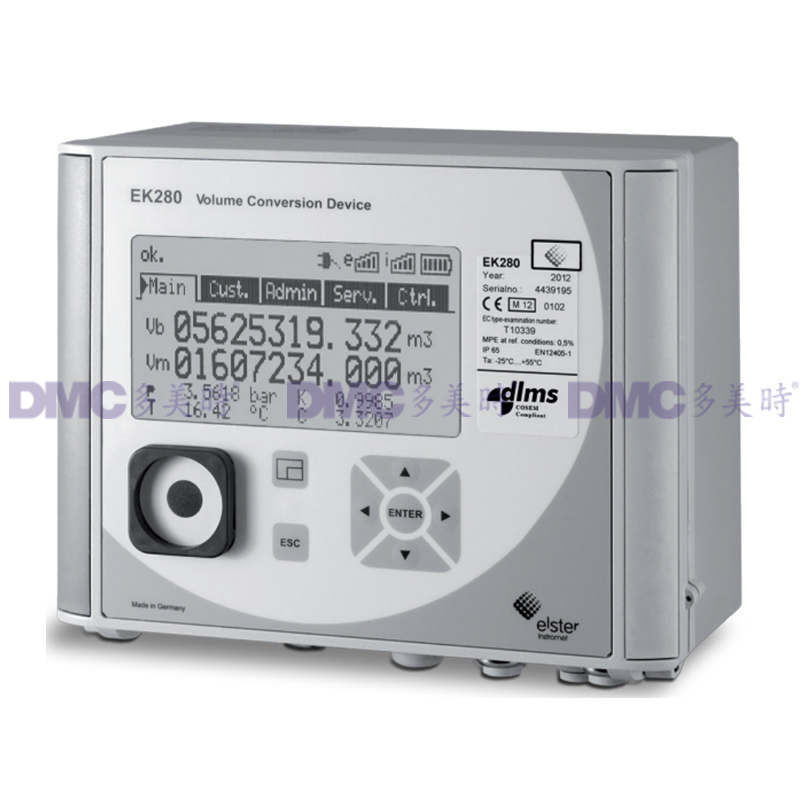

EK280是電池供電的體積修正儀，可與膜式燃?xì)獗?、渦輪流量計或腰輪流量計配套使用。配有內置或者外置壓力傳感器和永久連接的溫度傳感器，對于所有氣體，壓縮因子K可設置為常數或者根據不同計算法則計算。
體積修正儀可通過可選的內置的GSM/GPRS調制解調器進行數據遠傳。對于使用在危險1區的設備，調制解調器將由一個特殊的鋰電池進行供電。
技術參數：
|
計量認證 |
MID認證（NMI T 10339） 符合歐洲標準EN12405-1:2011-04 |
|
|
ATEX認證 |
危險1區，EEx ia IIB T3 危險1區，EEx ia IIB T4 危險2區，EEx ia IIC T6 |
|
|
電池供電 |
2節鋰電池，容量：13Ah（標準操作模式下電池壽命>5年） 作為可選項可增加2節鋰電池 |
|
|
外供電 |
7,5 – 8,5 VDC, I < 40 mA 外供電 可由Elster配件FE260或iPS280提供 |
|
|
控制面板 |
密封鍵盤帶7個按鍵 |
|
|
顯示 |
點陣顯示，192 x 80像素，背光，可以顯示所有參數，設置和存盤值。 |
|
|
輸入 |
6個數字輸入 用于連接脈沖發生器和消息信號（例如篡改檢測接觸） - 1個編碼器（Namur或SCR） - 最大 2個HF脈沖發生器（最大頻率2.5 kHz） - 最大 6個LF脈沖發生器（最大頻率10 Hz） |
?- 輸入1：編碼器，LF，HF ?- 輸入2：LF，HF，狀態 ?- 輸入3：LF，狀態 ?- 輸入4：LF，狀態 ?- 輸入5：LF，狀態 ?- 輸入6：LF，狀態 |
|
用于體積修正的壓力傳感器 |
絕對傳感器，型號ENVEC CT30，可集成在內部或作為外部傳感器（如果使用第二個壓力傳感器，則該傳感器始終是集成的） 連接精密鋼管（Ermeto 6L）或高壓管，M12 x 1.5螺紋 壓力等級* 0.7 - 2 bar / 0.8 - 5 bar / 2 - 10 bar / 4 - 20 bar / 8 - 40 bar / 14 - 70 bar *其他壓力等級根據要求 |
|
|
用于監控的 壓力傳感器 （可選項） |
絕對傳感器，ENVEC CT30型，作為外部傳感器，供電電纜長度為10 m 連接精密鋼管（Ermeto 6L）或高壓管，M12 x 1.5螺紋 壓力等級在0.7 - 80Bar |
|
|
溫度傳感器 |
Pt-500電阻溫度計，符合DIN 60751 A級帶保護管 用于熱套管。 溫度范圍：-30?+ 60℃ 安裝長度50 mm，?6 mm，供電電纜長度2.5 m（可選10 m） |
|
|
壓縮系數 |
根據S-GERG-88，AGA 8（GC1與GC2），AGA 8 DC 92，AGA NX-19， AGA NX-19根據Herning＆Wolosky或可編程為常數 |
|
|
信號輸出 |
4組數字量輸出，可自由組態并通過標定鎖保護 - 所有Vm或Vb計數器 脈沖輸出最大 頻率：LF - 4 Hz，HF - 1 kHz - 用于報警和/或警告信息的信號輸出 |
?- 輸出1：LF，狀態 ?- 輸出2：LF，HF，狀態 ?- 輸出3：LF，HF，狀態 ?- 輸出4：LF，狀態 |
|
數據接口 |
光電接口 符合IEC 62056-21 串行接口 RS232或RS485 調制解調器模塊iCM280-GPRS（可選） |
|
|
通訊協議 |
EC 62056-21（IEC 1107） Modbus ASCII，RTU，TCP DLMS/ COSEM 基于AES-128和Galois / Counter模式的數據加密） |
|
?
?
