以閘閥結構圖角度分析，大多數的不同之處是所采取了密封元件的形式。采用密封元件方式，通常劃分為幾種不同的閘閥類型，如：楔式閘閥、平行式閘閥、平行雙閘板閘閥、楔式雙閘板閘等燃?xì)庠O(shè)備。較為通用的形式是楔式閘閥和平行式閘閥。

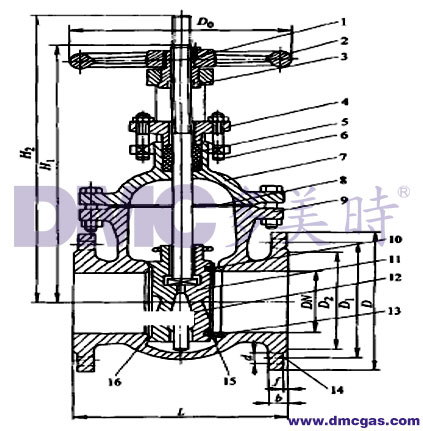

圖5-4-6 低壓升降桿平行式雙閘板閘閥;1-閥桿;2-手輪;3-閥桿螺栓;4-填料壓蓋;5-填料;6-J型螺栓;7-閥蓋;8-墊片;9-閥體;10-閘板密封圈;11-閘板;12-頂楔;13-閥體密封;14-法蘭孔數;15-有密封圈型式;16-無密封圈型式
閘閥的工作原理是以截止介質作為使用，在全部開始時整個流通直通，這個時候介質運行的壓力損失較小。閘閥常常合適于沒有需要通常啟閉，而且保持閘板全開或者全閉的工作狀況。不用作于調節或者節流使用。就高速流動的介質而言，閘板在部分開啟狀態下能引起閘門的振動，而振動又可以損傷閘板以及閥座的密封面，而且節流會促使閘板遭受介質的沖蝕。
