高壓氣體總閥
REGO HP9560系列參數表
|
部件號 |
輸入尺寸 |
輸出尺寸 |
高度 A |
寬度 B |
手輪寬度 C |
|
|
軟閥座 |
金屬閥座 |
|||||
|
9560A |
9560CA |
?” F.NPT（內螺紋） |
?” F.NPT |
4.36” *[6.19”適用于面板裝置] |
3.25” |
5.5” |
|
9560B |
9560CB |
?” F.NPT（內螺紋） |
?” F.NPT |
|||
|
9561R |
9561CR |
1”-11?” NPSM R.H. |
1”-11? R.H.Female Swivel |
5.27” |
||
|
9561RL |
9561CRL |
1”-11?” NPSM R.H. |
1”-11? NPS L.H.Female Swivel |
|||
|
9561L |
9561CL |
1”-11? NPSM L.H. |
1”-11? L.H.Female Swivel |
|||
|
9563R |
9563CR |
1”-11? NPSM R.H. |
1”-11? NPSM R.H. |
3.79” 3.79” |
||
|
9563L |
9563CL |
1”-11? NPSM L.H. |
1”-11? NPSM L.H. |
|||
|
9560ASE |
9560CASE |
.843-.847 |
.843-.847 |
3.25” 3.25” 3.25” |
||
|
9560BSE |
9560CBSE |
1.053-1.057 |
1.053-1.057 |
|||
|
9560BSE-B |
9560CBSE-B |
1.053-1.057 |
3/4”F.NPT |
|||
前綴有“HP”用于金屬閥座(如,HP9560CB)。也可用尼龍閥座(如.9560NB)。
*部件號加“P”表示用于面板裝置。
安裝的直徑面孔為1.625”。
應用
9560系列高壓黃銅閥門用于氣瓶充氣架、管槽式半掛車和其他高壓多端裝置及管路系統上。
? ? ? 為了便于手動操作，9560系列設置了一個非常短的操作力臂。
特點
1.最大工作壓力為4200psig，安全系數為5:1。
2.非升桿式設計，O型密封圈可持久耐用。
3.大型黃銅手輪便于壓力下低扭矩操作。
4.所有用于氧氣的閥門都按CGA G-4.1的要求清洗過。
5.溫度范圍-40℉至+165℉。
材料
閥體，閥蓋，閥桿以及閥座護架
1.閥桿密封環和墊片………………………………………………………………黃銅
2.閥桿O型圈………………………………………………………………………氟橡膠
3.手輪墊片…………………………………………………………………………聚四氟乙烯
軟閥座選擇方案
1.軟閥座閥門在閥座護架上使用了CTFE(三氟氯乙烯)閥座填料在黃銅閥體機械閥座表面生成一層無氣泡密封。閥門Cv流量值是2.6.
2.軟閥座對于細分子氣體如氫氣和氦氣尤為適用，但也適用于許多非腐蝕性的工業氣體，包括氧氣、氬氣、氮?dú)狻⒍趸?、一氧化二氮和乙炔?/p>
金屬閥座選擇方案
1.純銅制的閥座填料用于閥座架上，對閥體上的蒙乃爾銅-鎳合金閥座起到密封的作用，純銅制閥座可進行更換。閥門Cv流量值為2.3。
2.在絕熱壓縮的條件下，金屬閥座能減低閥座的分解或在氧氣環境下起火的可能性，金屬閥座適用于氧氣，也可用于其他非腐蝕性的工業氣體。
? ? ? ? ?由于是銅制閥座，金屬閥座不能用于乙炔。也不能用于氫氣、氦氣或需用無氣泡氣密的地方(注：部件號中標注C)
閥蓋種類

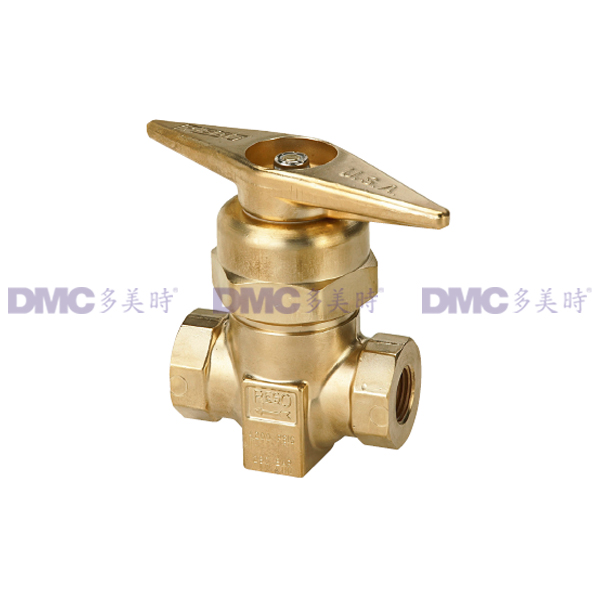

1.短桿式標準化閥蓋。

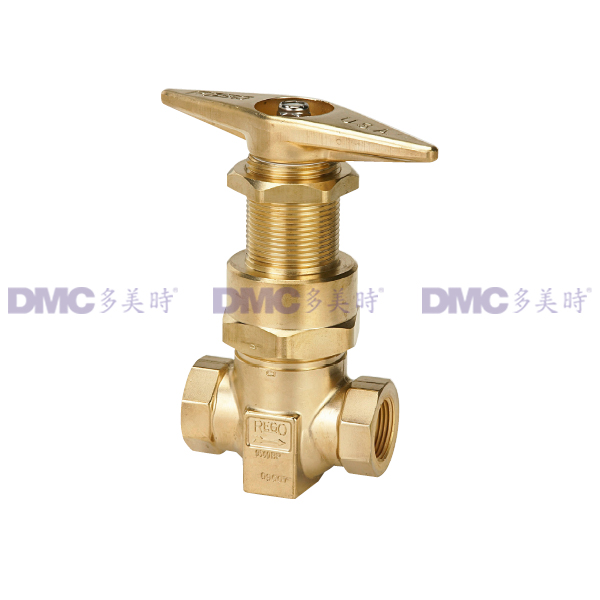

2.面板裝置閥蓋易于面板安裝。
包括螺紋閥蓋和鍍鎳黃銅安裝螺母。金屬閥座方案直徑為1.625” 面板孔可用于安裝(注：部件號中標注P)
lng天然氣總閥高壓用途
1.選用金屬閥座方案。
2.最大工作壓力為5600psig，安全系數為4:1。
