加長型閥桿低溫閥門

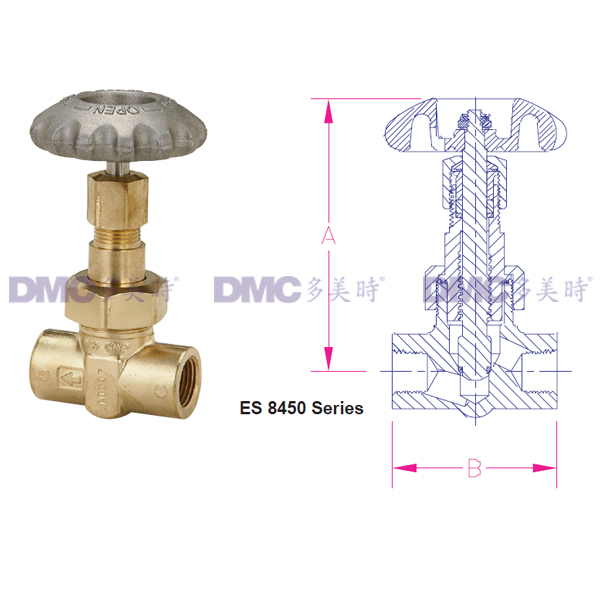

ES8450系列加長型閥桿低溫閥門

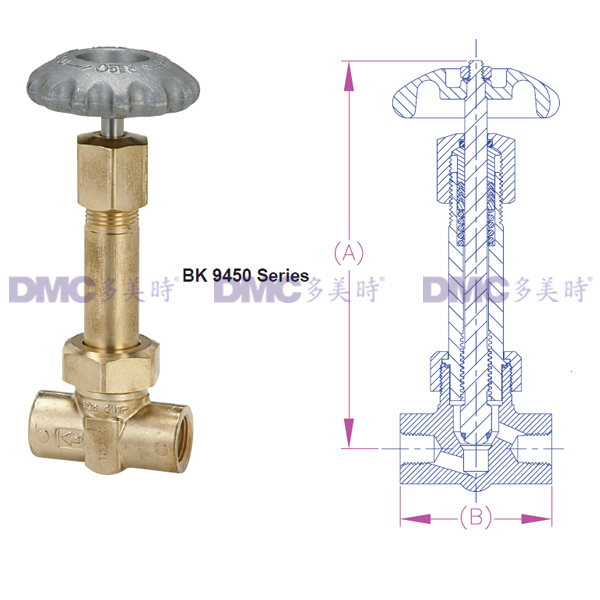

BK9450 & BK9470系列加長型閥蓋低溫閥門
參數表
|
型號 |
入口/出口連接尺寸 |
高度” A” |
閥體寬度”B” |
連管寬度”C” |
Cv |
|
ES 8452 |
1/4”F.NPT（內管螺紋） |
4” |
? ? ? ? 2.5” |
? |
0.70 |
|
ES 8453 |
3/8”F.NPT（內管螺紋） |
4” |
1.10 |
||
|
ES 8454 |
1/2”F.NPT（內管螺紋） |
4” |
1.10 |
||
|
BK 9452 |
1/4”F.NPT（內管螺紋） |
6.5” |
0.70 |
||
|
BK 9453 |
3/8”F.NPT（內管螺紋） |
6.5” |
1.10 |
||
|
Bk 9454 |
1/2”F.NPT（內管螺紋） |
6.5” |
1.10 |
||
|
BK 9453FA |
5/8”O(jiān)D管× 3/8”F.NPT |
6.5” |
4.4” |
1.10 |
|
|
BK 9475A |
5/8”管兩端內管螺紋 |
6.5” |
5.5” |
1.10 |
應用
這些閥門是用作低溫儲罐的側滿閥或排放閥。亦可用作小型低溫儲罐中的充液閥或排氣閥，這些閥門同樣也能用于需要加長閥桿型閥門的其他低溫氣體。
特點
1.連接閥蓋。
2.整體式不銹鋼閥桿
3.圓錐型閥座設計。
4.最大工作壓力為600psig。
5.工作溫度是-320℉至+165℉。
6.依據CGA G-4.1，對氧環境的要求進行清洗。
ES8450系列特點：
?手動扭矩壓損填料。
BK9450和BK9470系列特點：
?加長型閥蓋和彈簧式填料。
BK9470系列特點：
?304不銹鋼管一端式或二端式釬焊連接。
材料
閥體及閥蓋…………………………………黃銅
閥桿…………………………………………不銹鋼
閥座填料……………………………………三氟氯乙烯(CTFE)
手輪…………………………………………鋁
填料及閥蓋墊圈……………………………聚四氟乙烯(PTFE)
轉換配件
BK9450配件有閥蓋及閥桿部件，可將ES8450系列以及早期的ES9450系列轉換成BK9450型。
?
