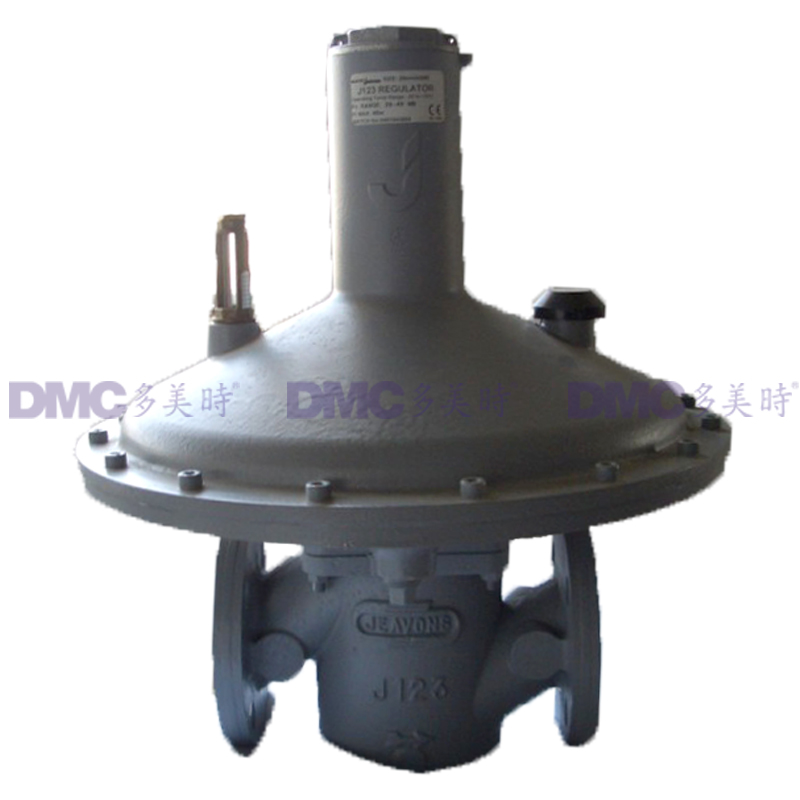

英國Jeavons公司為滿足中國市場的需求開發天然氣/液化氣兩用燃?xì)庹{(diào)壓器,其設計按照英國燃?xì)饧瘓F(tuán)公司PRS3規范要求,獲得ISO9001認證.產品體積小、重量輕，調校精確，安裝簡便，容易維護。J123中壓調壓器帶內部平衡閥，是工業用調壓器，可以通過輔助裝置進行調壓操作?？梢宰鳛楸O(jiān)控和工作調壓器使用。模塊化設計可以整體拆除調壓機構而不需要將閥體從管道上拆除，尺寸有DN50,DN80,DN100。
1、自力式調壓器、響應速度快;
2、大皮膜、低差壓?jiǎn)?dòng)、流量大;
3、帶行程指示器;特別適應于區域和鍋爐調壓。
|
入口壓力范圍 |
最大4bar |
|
出口壓力范圍 |
10～340mbar |
|
流量 |
最大到26775m3/h |
|
安裝方式 |
水平或垂直安裝 |
|
適用介質 |
天然氣、液化石油氣、 人工煤氣、混氣等氣體 |
?
|
溫度范圍 |
-20℃～70℃ |
|
調壓精度（RG） |
±3% |
|
關閉壓力（SG） |
±5% |
|
? 材料 |
閥體：鑄鐵 閥口：不銹鋼 閥墊：丁腈合成橡膠 皮膜：加強丁腈合成橡膠 |
|
連接尺寸 |
2”,3”,4”法蘭連接 |
J123尺寸
|
尺寸 |
A |
B |
C |
D |
E |
F |
重量（Kg） |
|
50 |
250 |
426 |
83 |
489 |
638 |
- |
25 |
|
80 |
320 |
426 |
105 |
545 |
694 |
- |
36 |
|
100 |
350 |
540 |
125 |
- |
- |
756 |
80 |
流量(Nm3/h 0.6sg)
|
進口壓力 |
出口壓力 |
尺寸 |
||
|
50mm |
80mm |
100mm |
||
|
75mbar |
50mbar |
300 |
800 |
1105 |
|
150mbar |
50mbar |
600 |
1590 |
2210 |
|
200mbar |
50mbar |
730 |
1950 |
2710 |
|
300mbar |
50mbar |
945 |
2515 |
3500 |
|
350mbar |
50mbar |
1035 |
2760 |
3830 |
|
700mbar |
50mbar |
1520 |
4060 |
5460 |
|
1.00mbar |
50mbar |
1840 |
4905 |
6815 |
|
1.25mbar |
50mbar |
2070 |
5524 |
7675 |
|
1.50mbar |
50mbar |
2300 |
6134 |
8520 |
|
1.75mbar |
50mbar |
2530 |
6745 |
9370 |
|
2.00mbar |
50mbar |
2670 |
7355 |
10220 |
|
2.50mbar |
50mbar |
3215 |
8575 |
11910 |
|
3.00mbar |
50mbar |
3670 |
9795 |
13616 |
|
3.50mbar |
50mbar |
4130 |
11015 |
15300 |
|
閥系數“K” |
1830 |
4880 |
6780 |
|
流量換算方式 Nm3/h 0.6sg
Q=K(Po（Pi-Po）平方根) 當Pi/Po
Q=KPi/2 當Pi/Po>1.894
Pi：進口絕對壓力(Bar)
Po：出口絕對壓力(Bar)
K：流量系數(見右表)
|
氣體名稱 |
SG |
|
空氣 |
1.00 |
|
城市煤氣 |
0.50 |
|
丙烷 |
1.53 |
|
丙烷/空氣 |
1.20 |
如使用在不同的氣體，
須乘以系數：（0.16/使用氣體的比重）平方根
出口壓力彈簧范圍
|
彈簧范圍 |
50mm和80mm |
100mm |
|
|
顏色代碼 |
顏色代碼 |
||
|
低 壓 |
10-25mbar(4-10 "wg) |
深藍/金 |
紅/金 |
|
20-40mbar(8-16 "wg) |
白 |
紅/銀色 |
|
|
35-50mbar(14-20 "wg) |
白/紅 |
紅/粉 |
|
|
45-75mbar(18-30 "wg) |
深藍/黃 |
紅/淺綠 |
|
|
高 壓 |
70-100mbar(28-40 "wg) |
深藍/橙 |
紅/深藍 |
|
100-15mbar(40-60 "wg) |
深藍/深綠 |
紅/深綠 |
|
|
0.15-0.20bar(2.2-3 psig) |
深藍/淺藍 |
紅/淺藍 |
|
|
0.20-0.35bar(3-5psig) |
深藍/褐 |
紅/褐 |
|
