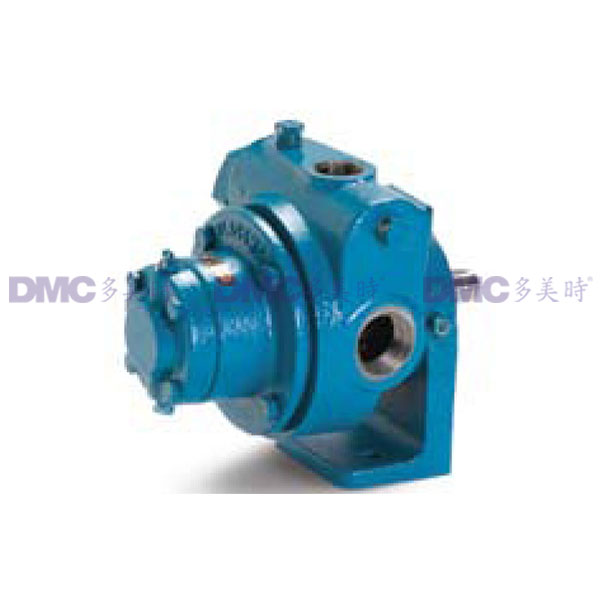

美國Blackmer百馬LGF1&LGB1泵,馬達直接驅動的鋼瓶灌注泵
美國百馬LGF1/LGB1的馬達直接驅動泵在鋼瓶灌注,小容量燃料加注和小的蒸發器上的應用早已馳名,該泵與大型泵一樣結構堅固,并有兩種安裝方式和排量范圍.LGF1型泵是安裝在一個整體托架上用連軸節直接與C型面的NEMA馬達法蘭相連接.托架允許泵體與管道連接時可以轉動方向,方便安裝.LGB1型泵備有安裝在常規型底座上的托架和連軸節.LGF1和LGB1型泵的排量為10USgpm(38 I/min),而LGF1和LGB1型泵的排量比上述兩種泵要大出50%,可達到15USgpm(57 I/min),所有的型號都備有1"NPT.

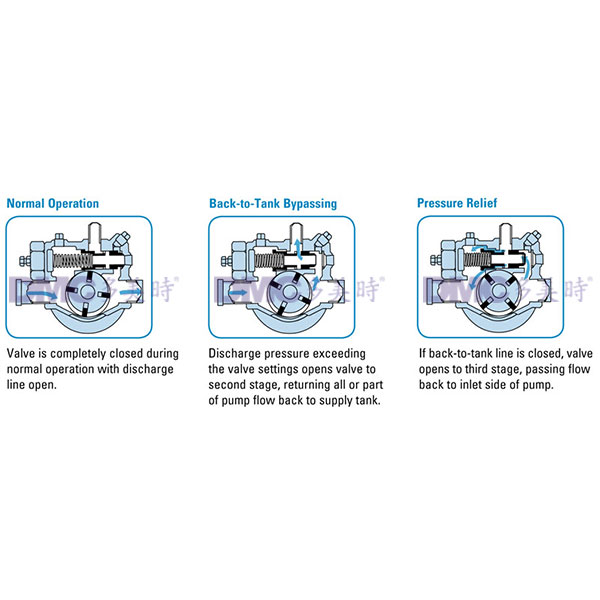

標準的錐形螺紋出口和獨特的綜合閥,同時具有回路旁通和內部安全卸壓的功能.所以安裝時不需另加旁通閥從而降低了成本,同時當回路被關閉時,確保壓力可以卸除.

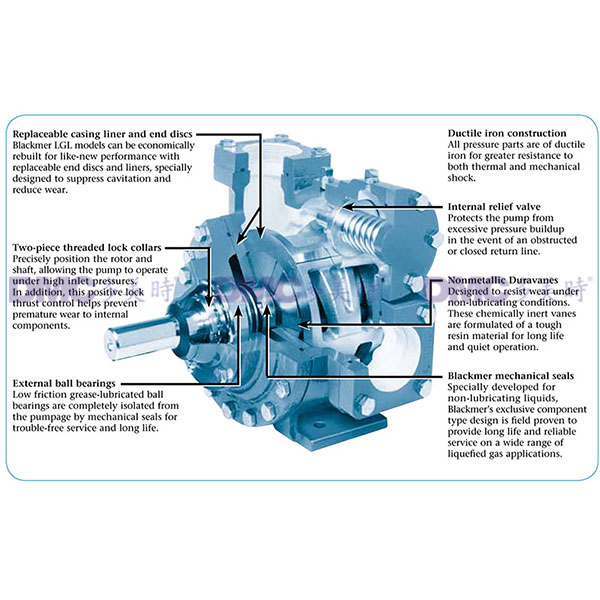

泵的標準結構材料包括適用于處理液化氣和無水氨的Buna-N機械密封和Duravanes滑板,另外亦有配Viton的機械密封和層壓滑板可供選擇.上述兩種型號的泵最大差壓可達125psi(862KPa).
LGF1驅動型,法蘭安裝,馬達直接驅動
標準LGF1和LGF1P型泵配備有一個整體的托架和撓性連軸節,可隨時配上C型面的NEMA馬達.所有LGF型泵均可按用戶要求配帶或不配帶馬達,百馬公司所提供的標準馬達是單相,115/230V防爆馬達,帶有自動復位的超載保護裝置,及可安裝在馬達上或遙距的防爆開關.
DM驅動型,底盤安裝,馬達直接驅動

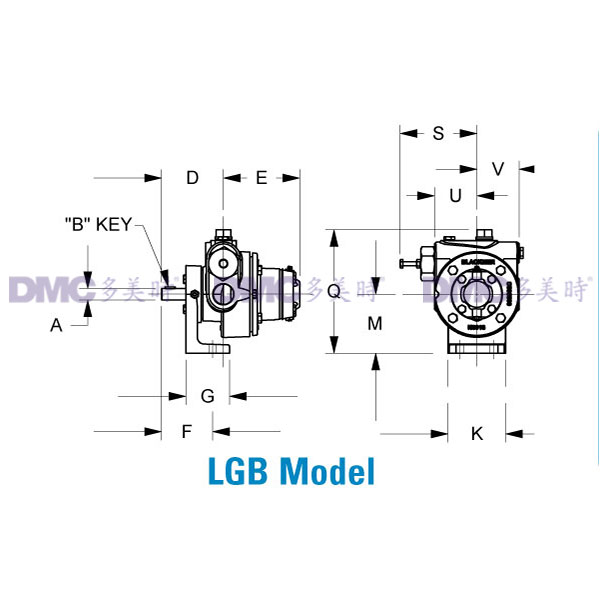

LGB1-DM或LGB1P-DM型采用底座安裝形式,成套裝置配有泵,托架連軸節和護罩,全部安裝在同一底座上.可隨時配上標準NEMA馬達.所有DM形式的泵裝置可按用戶要求配帶馬達或不配帶馬達.
選型參數
當按下表選擇一臺標準型泵或者成套泵裝置前,先在特性曲線表中查出泵的輸送量和制動馬力要求.這些泵都被列為可連續作業的,雖然這樣的使用條件可能會加速泵的磨損,尤其是當泵的入口管路中發生氣化時.使用于蒸發器的泵入口應該向上,并為防止起動時突然壓降,而引起系統失誤,泵的排量應選擇在正常高峰負載的150%.
| 套裝泵裝置 | 泵和馬達轉速(轉/分) | ??在指定壓差和泵速時?? 丙烷之大約輸送量0.5 |
最大 壓差 |
最大工作壓力(3) | 灌注液化氣鋼瓶?? 標準時間(分鐘)? |
標準型馬達(2) | 配裝馬達尺碼?? (標準底座)(2) |
||||||||
| 型號 | 廠內設定 的卸壓閥 壓力 |
??50PSI???(345KPa) | 100PSI??(689KPa) | PSI | KPa | PSI | KPa | 鋼瓶(20LB,?9KG) | 鋼瓶(100LB,?45KG) | 匹 | 最小框架尺寸 | 最大 框架 尺寸 |
|||
| 美加侖/分 | 公升/分 | 美加侖/分 | 公升/分 | ||||||||||||
| LGF1 | 105psi(724KPa) | 1450 | 6.3 | 23.7 | 4.0 | 15 | 125 | 862 | 350 | 2413 | 0.9 | 3.6 | 3 | 56 | 184 |
| LGB1-DM | 105psi(724KPa) | 1450 | 6.3 | 23.7 | 4.0 | 15 | 125 | 862 | 350 | 2413 | 0.9 | 3.6 | 3 | 56 | 184 |
| LGF1P | 105psi(827KPa) | 1450 | 10.0 | 40.0 | 7.3 | 27.5 | 125 | 862 | 350 | 2413 | 0.6 | 2.4 | 3 | 56 | 184 |
| LGB1P-DM | 120psi(827KPa) | 1450 | 10.0 | 40.0 | 7.3 | 27.5 | 125 | 862 | 350 | 2413 | 0.6 | 2.4 | 3 | 56 | 184 |
1)、U.L和N.F.P.A.58限制,用于液化氣和無水氨時最大額定工作壓力為350psi(2413KPa).
2)、泵的法蘭可與C型面的NEMA馬達相配,螺栓直徑為5-7/8",泵的法蘭能接受182TC或184TC型框架.
?
